Mám venku kolem baráku pár světel, která osvětlují chodník mezi brankou a hlavním vchodem (reálně celou přední část pozemku). Použitý DIN modul ELKO EP SOU-1/230V, v jednom balení je dodávaný i externí vodotěsný senzor, který se má vystrčit ven někam na světlo.
Protože mám senzor schovaný pod stříškou a nemá přímý výhled na nebe, modul spíná zbytečně brzo, když je ještě venku dostatek světla.
¶ Úprava modulu
Jako senzor je použitý fotorezistor. Když se vytočí poťák LEVEL [Lx] úplně doleva na doraz (nejnižší úroveň okolního osvětlení), změřil jsem, že modul zapíná výstup při odporu senzoru 149 kΩ a vypíná při 129 kΩ. Měřením odporu senzoru během stmívání jsem zjistil, že potřebuju modifikovat modul tak aby spínal při odporu senzoru aspoň 1 MΩ.

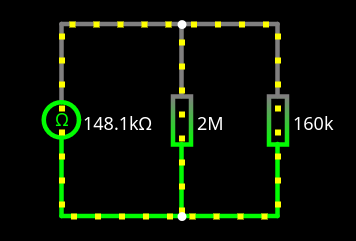

Je to základní úloha na skládání rezistorů, co jde za chvíli nabouchat do Excelu, ale ještě rychlejší je použít můj oblíbený Falstad circuit simulator.
Citlivost modulu jde zvýšit přidáním rezistoru paralelně k senzoru, já jsem ho napájel rovnou dovnitř, protože mám po ruce rezistory SMD a né drátové. Jeho hodnotu jsem zvolil 160 kΩ. Zvýší citlivost jak je to nejvíce možné, ale zároveň má dostatečnou rezervu, aby nedržel modul trvale sepnutý. Níž jsem jít nechtěl kdyby couraly spínací úrovně nebo měření odporu v modulu.
Pro pořádek napíšu, že úpravu modulu smí samozřejmě provádět jen osoby s patřičnou kvalifikací..
Časem se snad tento článek rozroste na popis celého řešení světel včetně venkovních PIR senzorů a časového relé pro omezení doby svícení v noci
